Diseño de mezclas de concreto: metodología ACI y aplicación en planta

Introducción

El diseño de mezclas de concreto es el procedimiento técnico mediante el cual se determinan las proporciones óptimas de cemento, agregados, agua y aditivos para obtener un concreto con las propiedades especificadas. No es simplemente seguir una receta: cada proyecto presenta condiciones particulares de resistencia, durabilidad, trabajabilidad y exposición ambiental que obligan a calcular dosificaciones específicas.

En Conpre Concretos aplicamos desde 2014 metodologías normalizadas internacionales —principalmente ACI 211.1 del American Concrete Institute— junto con las especificaciones mexicanas NMX-C-414-ONNCCE (concreto hidráulico) y NMX-C-155-ONNCCE (agregados). Esta combinación garantiza que cada metro cúbico entregado en Manzanillo y Armería cumpla tanto con los requerimientos estructurales del proyecto como con las exigencias del entorno marino y subtropical de la región.

El presente artículo explica qué variables considera un diseño de mezcla profesional, qué normatividad lo rige en México, y cómo las plantas dosificadoras industriales traducen esos cálculos en concreto certificado listo para vaciar. Comprender este proceso ayuda a ingenieros, constructores y clientes finales a valorar por qué el concreto premezclado profesional supera en consistencia y confiabilidad a las mezclas preparadas en obra.

Variables fundamentales en el diseño de mezclas

Todo diseño parte de especificaciones del proyecto: resistencia a compresión (f'c) o módulo de ruptura (MR), revenimiento, tamaño máximo del agregado, y condiciones de exposición. Cada variable influye directamente en la dosificación:

• Resistencia especificada (f'c o MR): define la cantidad mínima de cemento y la relación agua/cemento (a/c) máxima permitida. Para un f'c=250 kg/cm² típico en vivienda, la relación a/c ronda 0.55; para f'c=350 kg/cm² estructural, se reduce a aproximadamente 0.45. Normas como NMX-C-414 establecen tolerancias de ±15% en pruebas de cilindros a 28 días.

• Revenimiento: mide la trabajabilidad. La norma NMX-C-156-ONNCCE especifica el método de cono de Abrams. Un revenimiento de 10 cm es habitual para elementos convencionales; 14-18 cm para concreto bombeable. En Conpre ajustamos el revenimiento mediante dosificación controlada de agua y aditivos SIKA superplastificantes.

• Tamaño máximo nominal (TMN) del agregado: generalmente 3/4" (19 mm) o 1" (25 mm) para concreto estructural. Agregados menores aumentan el área superficial y demandan más cemento; TMN mayores mejoran economía pero limitan el uso en secciones densamente armadas. En nuestras plantas utilizamos agregados del Río Armería, cribados y lavados según NMX-C-111-ONNCCE.

• Condiciones de exposición: ambientes marinos (como la costa de Manzanillo) con alta concentración de cloruros requieren cemento resistente a sulfatos CPC40 RS y relaciones a/c menores a 0.45 para reducir permeabilidad. La norma N-CMT-4-04 de la SCT detalla requisitos para concretos hidráulicos en infraestructura carretera expuesta.

• Contenido de aire: concretos con aire incluido (4-7%) mejoran resistencia a ciclos hielo-deshielo. En clima tropical de Colima este factor es secundario, pero sí consideramos aire atrapado natural (1-3%) al calcular volúmenes absolutos.

Estas variables se integran en un cálculo iterativo que balancea economía, desempeño y normatividad.

Metodología ACI 211.1 paso a paso

El ACI 211.1 (Standard Practice for Selecting Proportions for Normal, Heavyweight, and Mass Concrete) es la referencia internacional más adoptada para diseño de mezclas convencionales. El procedimiento consta de siete pasos secuenciales:

Paso 1: Resistencia promedio requerida (f'cr). Se calcula sumando a la resistencia especificada f'c un margen de seguridad estadístico. Para f'c=250 kg/cm² sin historial de resistencias previo, ACI recomienda f'cr = f'c + 85 kg/cm², resultando 335 kg/cm². Este margen compensa variabilidad natural de materiales y producción.

Paso 2: Relación agua/cemento (a/c). Tablas del ACI relacionan f'cr con a/c máxima. Para f'cr=335 kg/cm² con agregado de calidad, a/c ≈ 0.48. Normas de durabilidad pueden imponer límites menores: ambiente marino severo exige a/c ≤ 0.40 según NMX-C-414.

Paso 3: Contenido de agua. Depende del revenimiento deseado y TMN. Para revenimiento 10 cm y TMN 3/4", el agua ronda 200 litros/m³ sin aire incluido. Agregados absorbentes (alta porosidad) requieren ajuste por absorción; agregados del Río Armería típicamente presentan absorción 2-4%.

Paso 4: Contenido de cemento. Dividiendo agua entre relación a/c: 200 L ÷ 0.48 = 417 kg de cemento/m³. Se verifica que cumpla mínimos normativos (usualmente ≥350 kg/m³ para ambientes agresivos).

Paso 5: Masa de agregado grueso. Tablas ACI proporcionan volumen de agregado grueso seco-compactado por m³ según TMN y módulo de finura de la arena. Para TMN 3/4" y arena con módulo 2.8, el volumen es aproximadamente 0.64 m³. Multiplicando por densidad seca-compactada del agregado (digamos 1600 kg/m³), obtenemos 1024 kg de grava/m³.

Paso 6: Masa de agregado fino. Se calcula por diferencia usando el método de volúmenes absolutos: Vagua + Vcemento + Vgrava + Varena + Vaire = 1 m³. Despejando Varena y multiplicando por densidad relativa de la arena (típicamente 2.65), se obtiene la masa de arena requerida.

Paso 7: Ajustes por humedad y absorción. Los agregados en campo contienen humedad superficial. Si la grava tiene 2% de humedad y 1.5% de absorción, aporta agua libre (2% - 1.5% = 0.5%). Esta agua se deduce del agua de diseño. Estos ajustes en tiempo real son críticos y las plantas dosificadoras industriales los automatizan mediante sondas de humedad.

En Conpre ejecutamos estos cálculos para cada resistencia de nuestro catálogo de productos, desde f'c=100 kg/cm² para rellenos hasta f'c=500 kg/cm² para elementos pretensados. Cada diseño se valida en laboratorio mediante pruebas de cilindros a 7, 14 y 28 días conforme NMX-C-083-ONNCCE (determinación de la resistencia a compresión).

Normativa mexicana aplicable: NMX y N-CMT

Aunque ACI 211 proporciona la metodología de cálculo, la normatividad mexicana establece requisitos de calidad y criterios de aceptación. Las normas clave son:

NMX-C-414-ONNCCE-2004 (Concreto hidráulico – Especificaciones). Define clases de concreto según resistencia, clasifica exposiciones ambientales (clase I a IV según severidad), especifica relaciones a/c máximas por clase, contenidos mínimos de cemento, y tolerancias de resistencia. Por ejemplo, para clase II (exposición moderada) con f'c=250 kg/cm², exige a/c ≤ 0.50 y mínimo 350 kg cemento/m³.

NMX-C-155-ONNCCE-2004 (Concreto hidráulico – Agregados para concreto). Establece granulometrías límite, requisitos de resistencia a degradación (pérdida máxima 50% en prueba de abrasión Los Ángeles), partículas deletéreas (arcillas, limo, materia orgánica), y reactividad álcali-agregado. En Conpre verificamos que los agregados del Río Armería cumplan estas especificaciones mediante ensayos semestrales.

NMX-C-083-ONNCCE-2002 (Determinación de la resistencia a la compresión de cilindros de concreto). Normaliza el curado, cabeceado y ensayo de cilindros 15×30 cm. Resultados de resistencia se comparan contra el criterio estadístico de aceptación: promedio de 3 cilindros ≥ f'c y ningún cilindro individual < 0.85 f'c.

N-CMT-4-04 (Concreto hidráulico para estructuras de la SCT). Aplicable en obras carreteras y puentes. Refuerza requisitos de durabilidad, especifica f'c mínima 250 kg/cm² para elementos estructurales, y detalla procedimientos de muestreo y aceptación más estrictos que NMX.

Estas normas se complementan. Un diseño conforme ACI 211 se ajusta después para cumplir los mínimos de NMX-C-414 en cemento y a/c, se valida mediante cilindros según NMX-C-083, y utiliza agregados certificados bajo NMX-C-155. Conpre mantiene certificaciones vigentes con el ONNCCE (Organismo Nacional de Normalización y Certificación de la Construcción y Edificación) que auditan trimestralmente nuestras dosificaciones y controles de calidad.

Para conocer más sobre las normativas que rigen el concreto premezclado, consulta nuestro artículo Normas NMX en concreto premezclado.

Ajustes para condiciones especiales: marino, hidráulico, bombeable

Los diseños base se modifican según condiciones de obra:

Concreto marino / resistente a sulfatos: ambiente costero de Manzanillo implica cloruros de brisa salina y sulfatos en suelo. Modificaciones:

• Cemento CPC40 RS (resistente a sulfatos) con contenido de C₃A < 8%.
• Relación a/c ≤ 0.40 para reducir permeabilidad.
• Contenido mínimo cemento 400 kg/m³.
• Aditivo impermeabilizante cristalino (tipo SIKA Intraplast).

Concreto hidráulico / impermeable: estructuras de retención de agua (cisternas, albercas). Además de baja a/c, se incorporan aditivos reductores de permeabilidad y se optimiza granulometría combinada para minimizar vacíos. Norma NMX-C-414 clase IV exige a/c ≤ 0.45 y f'c ≥ 300 kg/cm².

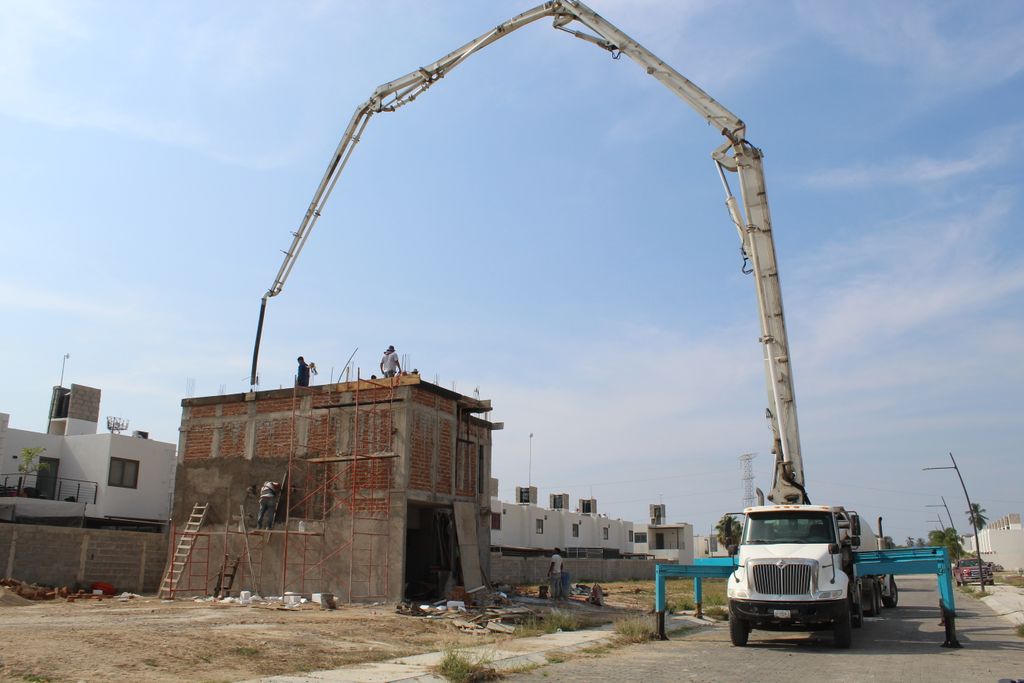

Concreto bombeable: revenimiento 14-18 cm, aditivos superplastificantes, reducción de agregado grueso (55-60% del total vs. 65-70% convencional), y ajuste de módulo de finura de arena a 2.6-3.0 para fluidez sin segregación. En Conpre disponemos de dos bombas estacionarias de 28 m y 36 m que exigen estas formulaciones específicas.

Concreto arquitectónico: pigmentos minerales (óxidos de hierro), cementos blancos, agregados seleccionados por color. Dosificación precisa de pigmento (típicamente 2-6% peso del cemento) y control estricto de humedad de agregados para consistencia cromática lote a lote.

Cada ajuste se documenta en hojas técnicas de diseño archivadas por número de lote. Al solicitar concreto en Conpre, el cliente recibe remisión con f'c, revenimiento, TMN, tipo de cemento, y código de diseño trazable a laboratorio.

Control de calidad en planta: de la fórmula al camión

Un diseño teórico solo es útil si la planta dosificadora lo ejecuta con precisión repetible. En las dos plantas de Conpre (capacidad combinada ~60 m³/h) el proceso es:

1. Pesaje automatizado: básculas electrónicas con resolución ±0.5% pesan cemento, agregados y agua. Tolvas independientes para cada agregado (arena, grava 3/8", grava 3/4") evitan contaminación cruzada.

2. Corrección por humedad en tiempo real: sondas capacitivas en tolvas miden humedad de agregados cada lote. Sistema PLC (control lógico programable) ajusta agua de mezclado automáticamente.

3. Mezclado: 60-90 segundos en mezcladora tipo tambor o planetaria según volumen. Tiempo insuficiente causa heterogeneidad; exceso puede causar segregación.

4. Muestreo y verificación: cada 50 m³ o cambio de diseño, laboratorista toma muestras para prueba de revenimiento (cono Abrams según NMX-C-156) y elabora cilindros de resistencia. Revenimiento fuera de tolerancia (±2 cm) dispara ajuste inmediato.

5. Descarga a revolvedora: camiones con tambor giratorio (6 unidades en flota Conpre) reciben la mezcla. Rotación a 12-15 rpm durante transporte mantiene homogeneidad. Tiempo máximo entre mezclado y descarga: 90 minutos (menor en clima cálido de Colima).

6. Trazabilidad: cada carga se identifica con número de remisión vinculado a diseño, hora de mezclado, operador de planta, y camión. Si un cilindro falla a 28 días, podemos rastrear lote exacto y verificar registros de pesaje.

Este nivel de control no es viable en mezclas en obra (elaboradas con pala, carretilla y "cubeteo"). La variabilidad obra-a-obra puede causar desviaciones de resistencia del 30-50%, mientras que concreto de planta certificada mantiene coeficientes de variación < 10%. Para proyectos que valoran calidad verificable, conocer la diferencia entre resistencias f'c y MR y elegir un proveedor con laboratorio propio es fundamental.

Conclusión: ingeniería aplicada en cada metro cúbico

El diseño de mezclas de concreto es ingeniería de materiales aplicada: combina principios de química del cemento, mecánica de materiales granulares, estadística de control de calidad y normatividad de construcción. Seguir metodologías reconocidas como ACI 211 y cumplir normas mexicanas NMX no es lujo técnico sino responsabilidad profesional que impacta directamente en seguridad estructural, durabilidad y economía de proyectos.

En Conpre Concretos materializamos estos principios en las más de 180,000 m³ de concreto entregados desde 2014 en Manzanillo y Armería. Nuestras dos plantas dosificadoras con laboratorio equipado, flota propia de revolvedoras y bombas, y personal técnico certificado garantizan que cada carga cumpla la especificación calculada. Ya sea un f'c=150 kg/cm² para banqueta residencial o un f'c=400 kg/cm² marino para pilote en muelle, la dosificación se basa en cálculo verificable, no en aproximaciones empíricas.

Para constructores e ingenieros en la región, trabajar con concreto premezclado certificado elimina incertidumbre de dosificaciones improvisadas, libera espacio de obra (sin acopios de materiales), y proporciona respaldo documental ante supervisión. La asesoría técnica gratuita que ofrecemos permite seleccionar el diseño óptimo según proyecto, revisar especificaciones estructurales, y planificar logística de suministro (volúmenes, revenimientos, tiempos de fraguado) antes de vaciar.

Con cobertura en los 30 km alrededor de nuestras instalaciones en Manzanillo, entrega típica en 24 horas, y pedido mínimo de solo 3 m³, Conpre se posiciona como el aliado técnico para construcción responsable en Colima. El concreto es el material de construcción más utilizado del planeta; producirlo con rigor ingenieril no es opcional, es el estándar que todo proyecto merece.

Preguntas frecuentes

¿Qué diferencia hay entre diseño de mezcla y dosificación?

El diseño de mezcla es el procedimiento técnico de cálculo que determina las proporciones teóricas ideales de cemento, agregados, agua y aditivos para cumplir especificaciones de resistencia, durabilidad y trabajabilidad. Se basa en metodologías normalizadas (ACI 211, British Method, etc.) y propiedades conocidas de materiales.

La dosificación es la aplicación práctica del diseño en planta: el pesaje real de materiales y mezclado según las proporciones calculadas. Incluye ajustes dinámicos por humedad de agregados, temperatura, y condiciones de transporte. Un diseño puede ser teóricamente correcto, pero si la dosificación en planta es imprecisa (básculas descalibradas, tiempos de mezclado incorrectos), el concreto resultante no cumplirá. En Conpre ambos procesos están integrados: laboratorio calcula diseños y planta ejecuta dosificación automatizada con trazabilidad completa.

¿Cada obra necesita un diseño de mezcla único?

No necesariamente. Obras con especificaciones estándar (f'c=200 kg/cm² para cimentación residencial, por ejemplo) pueden usar diseños tipo previamente validados y certificados por la planta. Estos diseños cubren la mayoría de aplicaciones convencionales y están documentados en catálogos de producto.

Sin embargo, proyectos con condiciones especiales sí requieren diseños particulares: f'c no estándar (ejemplo: 280 kg/cm²), exposición severa (marino, químico), elementos prefabricados con control dimensional estricto, concreto masivo (presas, cimentaciones), o requisitos estéticos (arquitectónico pigmentado). En estos casos, el ingeniero de planta elabora un diseño específico, lo valida en laboratorio, y documenta resultados antes de producción. En Conpre ofrecemos tanto resistencias estándar de catálogo como diseños a la medida sin costo adicional en asesoría.

¿Cómo afecta el clima de Manzanillo al diseño de mezclas?

El clima tropical subhúmedo de Manzanillo (temperatura promedio 26-32°C, humedad relativa 70-85%, cercanía al mar) impone tres consideraciones principales:

1. Velocidad de fraguado acelerada: temperaturas altas aceleran las reacciones de hidratación del cemento. Concreto que en clima templado fragua en 4-6 horas puede hacerlo en 2-3 horas en verano manzanillense. Solución: aditivos retardantes de fraguado (tipo SIKA Plastiment) que extienden trabajabilidad sin comprometer resistencia final.

2. Evaporación rápida: viento y sol causan pérdida de agua superficial antes de que el concreto fragüe, generando fisuras plásticas. Requerimos curado inmediato (membranas curadoras, riego, coberturas plásticas) que se especifica en nuestras recomendaciones de vaciado.

3. Ambiente marino agresivo: brisa con cloruros y sulfatos del océano Pacífico. Para estructuras expuestas (menos de 5 km de costa), recomendamos diseño marino con cemento CPC40 RS, relación a/c ≤ 0.40, y aditivos impermeabilizantes. Este diseño no es estándar en clima continental pero es frecuente en Manzanillo.

Nuestro equipo técnico conoce estas particularidades por más de 10 años operando en la región y ajusta diseños y recomendaciones de colado en consecuencia.

¿Qué resistencia debo pedir: f'c o MR?

Depende del elemento estructural:

• Resistencia a compresión (f'c) mide capacidad de soportar cargas axiales (kg/cm²). Se especifica para elementos estructurales que trabajan principalmente a compresión: columnas, muros de carga, cimentaciones, losas macizas. Es la resistencia más común. Norma de referencia: NMX-C-083 (prueba de cilindros a compresión).

• Módulo de ruptura (MR) mide resistencia a flexión (kg/cm²), relevante para elementos que trabajan a flexión: pavimentos, losas sobre terreno, pisos industriales. Ensayo: viga simple cargada en tercios según NMX-C-191. Típicamente MR = 0.10 a 0.15 × f'c, aunque la relación varía con tipo de agregado.

Para un mismo nivel de desempeño, un pavimento especificado en MR=45 kg/cm² requiere aproximadamente f'c=350-400 kg/cm². Especificar por compresión un pavimento puede resultar sobredimensionado y antieconómico; especificar por flexión una columna carece de sentido técnico. En Conpre producimos ambos tipos según proyecto: resistencias f'c desde 100 hasta 500 kg/cm² y MR desde 35 hasta 48 kg/cm² para pavimentos. Nuestra asesoría técnica ayuda a seleccionar la especificación correcta según planos estructurales.

¿Puedo modificar una mezcla una vez que el camión llega a obra?

En principio no se debe. El diseño de mezcla calculado en planta considera proporciones exactas validadas en laboratorio. Modificaciones en obra (agregar agua para aumentar revenimiento, añadir cemento para "reforzar", mezclar con concreto residual de otra carga) alteran relación agua/cemento, afectan resistencia final, invalidan certificaciones y anulan garantías.

Si al llegar a obra el concreto presenta revenimiento insuficiente para el método de colado, la solución correcta es rechazar la carga y solicitar ajuste en planta para las siguientes. Plantas profesionales como Conpre ajustan revenimiento mediante aditivos superplastificantes que aumentan fluidez sin agregar agua, manteniendo diseño y resistencia.

Única excepción aceptable: adición de aditivo superplastificante dosificado por técnico certificado siguiendo instrucciones del fabricante (SIKA, por ejemplo, proporciona tablas de dosificación en obra). Esta práctica requiere experiencia y es preferible coordinarla previamente con la planta. En general, la regla es: lo que sale de planta debe vaciarse sin modificación. Calidad del concreto se controla en diseño y dosificación, no mediante improvisación en obra.
